| المادة | فولاذ لا يصدأ، سبائك |
|---|---|
| العملية | تم التجميع |
| المعالجة الحرارية | تصلب الحالة، فرن معالجة حرارية متطور |
| معالجة السطح | التكسير، الجلفنة، اللونية، الفصل الكهربائي، الطلاء بالألوان، أو حسب متطلبات العميل |
| الأداء | دقة عالية، ومقاومة عالية للتآكل، وضوضاء أقل، وسلسة وثابتة، وقوة عالية |
| رقم الطراز | قياسي أو غير قياسي (مزدوج أحادي وثلاثي) 35-1، 40-1، 50-1، 60-1، 80-1، 100-1، 120-1، 140-1، 160-1، 200-1، 240-1 35-2، 40-2، 50-2، 60-2، 80-2، 100-2، 120-2، 140-2، 160-2، 200-2، 240-2 06B-1, 08B-1, 10B-1, 12B-1, 16B-1, 20B-1, 24B-1, 28B-1, 32B-1, 40B-1, 48B-1, 56B-1, 64B-1, 72B-1 06b-2, 08B-2, 10B-2, 12B-2, 16B-2, 20B-2, 24B-2, 28B-2, 32B-2, 40B-2, 48B-2, 56B-2, 64B-2, 72B-2 |
| التغليف | كيس بلاستيكي داخلي وصندوق كرتون خارجي أو حسب متطلبات العميل. |

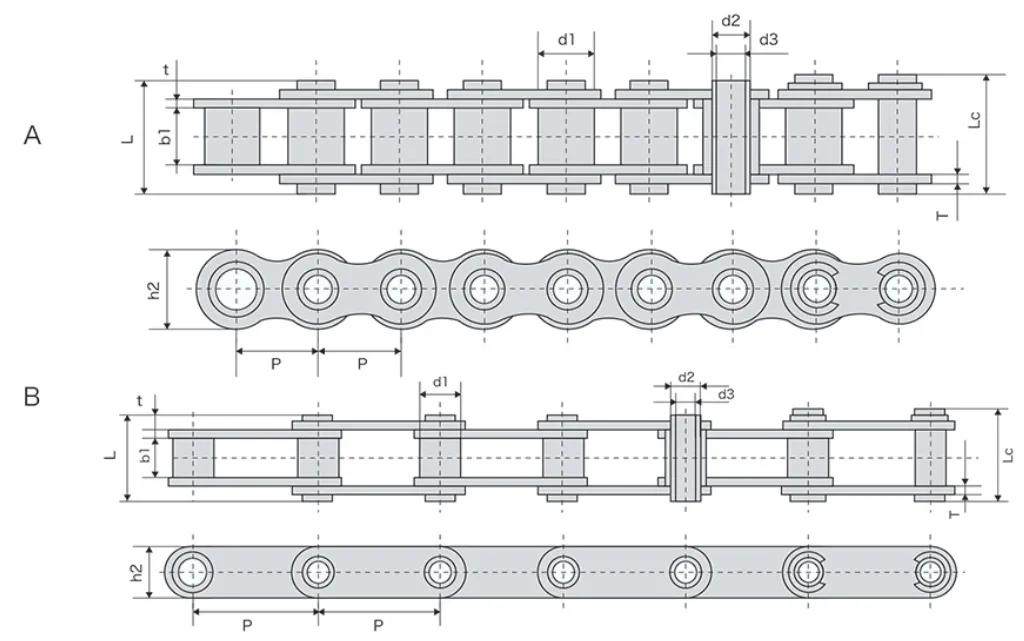

| رقم السلسلة | درجة الميل | قطر البوش | العرض بين اللوحات الداخلية | قطر المسمار | طول المسمار | عمق اللوحة الداخلية | سُمك اللوحة | حمل الفاصل | الوزن لكل متر | النوع | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (مم) | D1 الحد الأقصى (مم) | b1 الحد الأدنى (مم) | D2 الحد الأقصى (مم) | d3 الحد الأدنى (مم) | L الحد الأقصى (مم) | Lc الحد الأقصى (مم) | h2 الحد الأقصى (مم) | T/T الحد الأقصى (مم) | Q الحد الأدنى (كيلونيوتن) | q (كجم/م) | ||
| 08BHPSS | 12.7 | 8.51 | 7.75 | 6.55 | 4.5 | 16.4 | 17.6 | 11.8 | 1.5 | 7.8/1773 | 0.57 | أ |
| 40HPSS | 12.7 | 7.95 | 7.85 | 5.63 | 4 | 16.5 | 17.6 | 12 | 1.5 | 7.7/1750 | 0.55 | أ |
| 50HPSS | 15.875 | 10.16 | 9.4 | 7.03 | 5.13 | 20.7 | 21.9 | 15.09 | 2 | 14.0/3182 | 0.92 | أ |
| 60 HPSS | 19.05 | 11.91 | 12.7 | 8.31 | 6 | 25.8 | 26.8 | 18 | 2.4 | 16.8/3818 | 1.31 | أ |
| *12BHPSS | 19.05 | 12.07 | 11.68 | 6.5 | 4 | 21.6 | 22.8 | 15.9 | 1.8 | 16.5/3750 | 1.1 | أ |
| 80 HPSS | 25.4 | 15.88 | 15.75 | 11.4 | 8.05 | 32.5 | 33.8 | 24 | 3 | 35.0/7955 | 2.29 | أ |
| C2040HPSS | 25.4 | 7.95 | 7.85 | 5.63 | 4 | 16.5 | 17.6 | 12 | 1.5 | 7.7/1750 | 0.47 | ب |
| C2050HPSS | 31.75 | 10.16 | 9.4 | 7.22 | 5.12 | 20.5 | 21.8 | 15 | 2 | 14.3/3250 | 0.77 | ب |
| C2060HPSS | 38.1 | 11.91 | 12.7 | 8.31 | 6 | 25.8 | 26.8 | 17 | 2.4 | 16.8/3818 | 1.03 | ب |
| C2080HPSS | 50.8 | 15.88 | 15.75 | 11.4 | 8.05 | 32.5 | 33.8 | 24 | 3 | 35.0/7955 | 1.83 | ب |
| *HB50.8SS | 50.8 | 30 | 10.5 | 11.4 | 8.2 | 27.4 | 28.6 | 26 | 3 | 35.0/7955 | 2.6 | - |

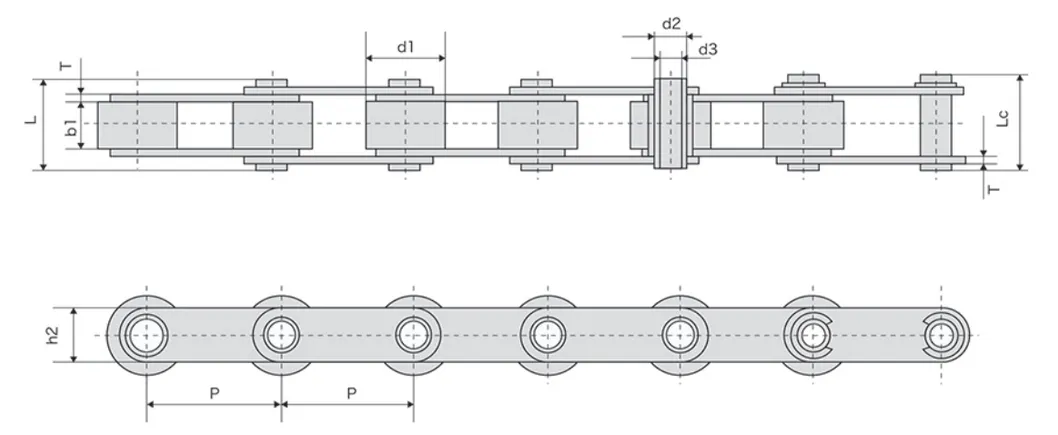

| رقم السلسلة | درجة الميل | قطر البكرة | العرض بين اللوحات الداخلية | قطر المسمار | طول المسمار | عمق اللوحة الداخلية | سُمك اللوحة | حمل الكسر | الوزن لكل متر | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P (مم) | DL الحد الأقصى (مم) | b1 الحد الأدنى (مم) | D2 الحد الأقصى (مم) | d3 الحد الأدنى (مم) | L الحد الأقصى (مم) | Lc الحد الأقصى (مم) | h2 الحد الأقصى (مم) | t الحد الأقصى (مم) | Q الحد الأدنى (كيلونيوتن) | q (كجم/م) | |
| C2042HPSS | 25.40 | 15.88 | 7.85 | 5.63 | 4.00 | 16.5 | 17.6 | 12.0 | 1.50 | 7.7/1750 | 0.79 |
| C2052HPSS | 31.75 | 19.05 | 9.40 | 7.22 | 5.12 | 20.5 | 21.8 | 15.0 | 2.00 | 14.3/3250 | 1.27 |
| C2062HPSS | 38.10 | 22.23 | 12.57 | 8.31 | 6.00 | 25.8 | 26.8 | 18.0 | 2.40 | 16.8/3818 | 1.74 |
| C2082HPSS | 50.80 | 28.58 | 15.75 | 11.40 | 8.05 | 32.4 | 33.8 | 24.0 | 3.00 | 35.0/7955 | 2.86 |
| C2042H-HPSS | 25.40 | 15.88 | 7.85 | 5.63 | 4.00 | 18.8 | 19.9 | 12.0 | 2.00 | 7.7/1750 | 0.96 |
| C2052H-HPSS | 31.75 | 19.05 | 9.40 | 7.22 | 5.12 | 22.1 | 23.4 | 15.0 | 2.40 | 14.3/3250 | 1.46 |
| C2062H-HPSS | 38.10 | 22.23 | 12.57 | 8.31 | 6.00 | 29.2 | 30.2 | 18.0 | 3.00 | 16.8/3818 | 2.02 |
| C2082H-HPSS | 50.80 | 28.58 | 15.75 | 11.40 | 8.05 | 36.2 | 37.6 | 24.0 | 4.00 | 35.0/7955 | 3.30 |
| قياسي | مقياس أوروبي / أمريكي / ياباني أو وفقًا للرسم أو النموذج |
|---|---|
| المادة | فولاذ الكربون / فولاذ لا يصدأ (SS304، SS316) |
| الأنواع | سلسلة التشغيل، سلسلة الناقل، سلسلة الهندسة، سلسلة الجر، الماكينات الزراعية، سلسلة السلم المتحرك |

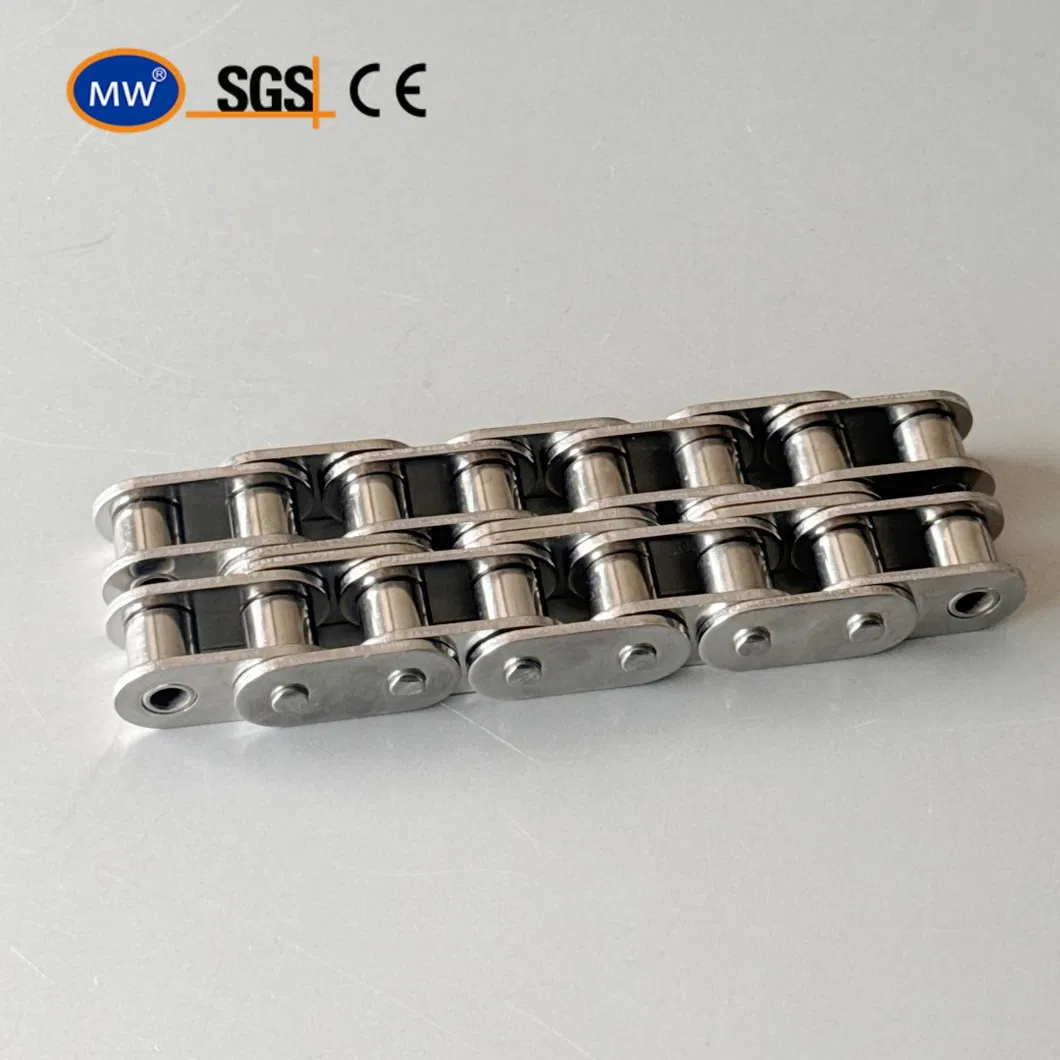

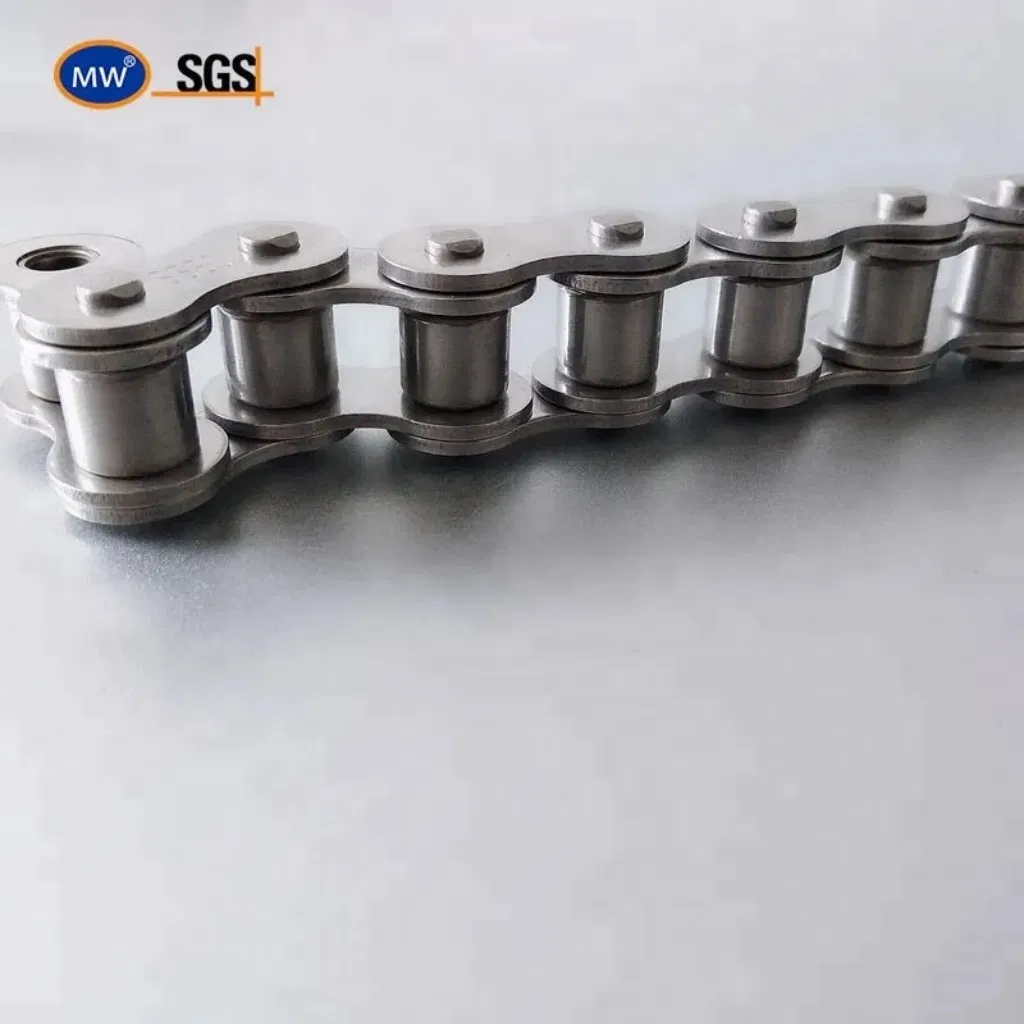

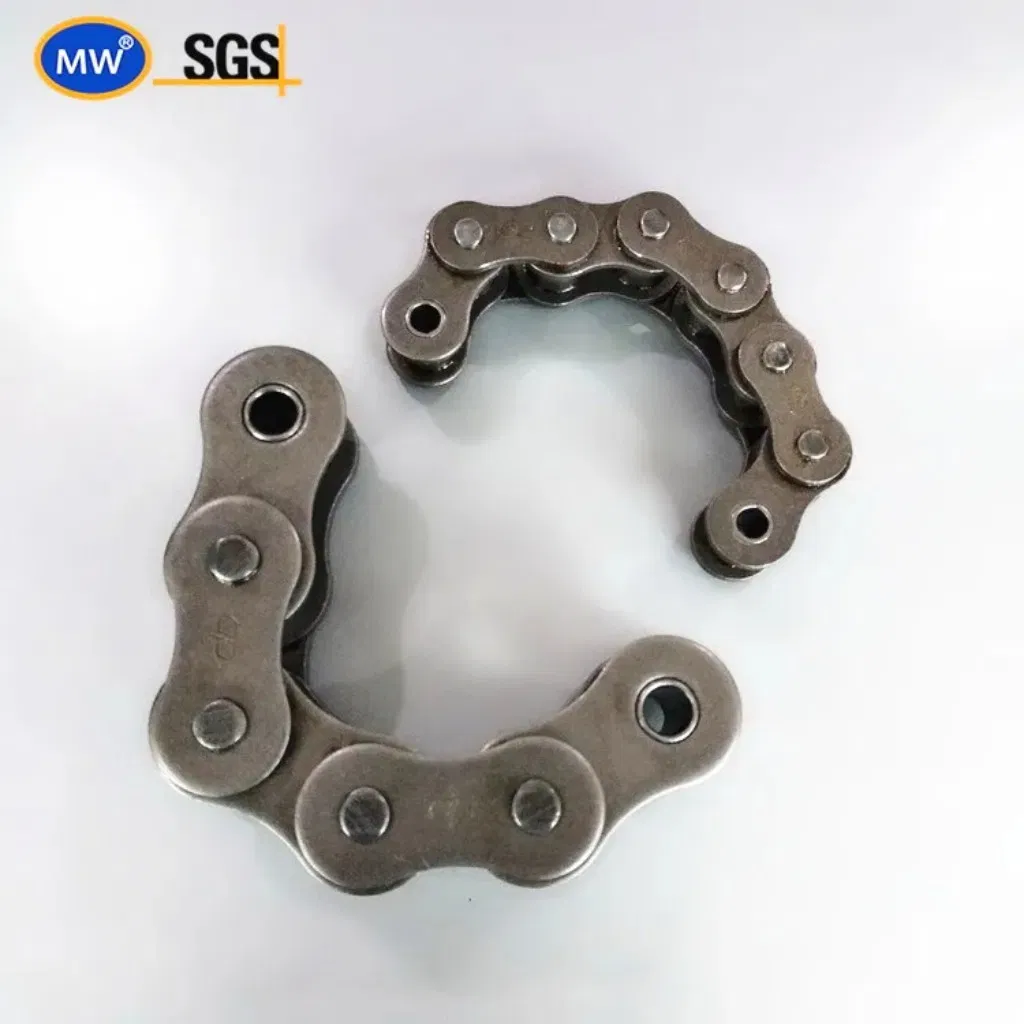

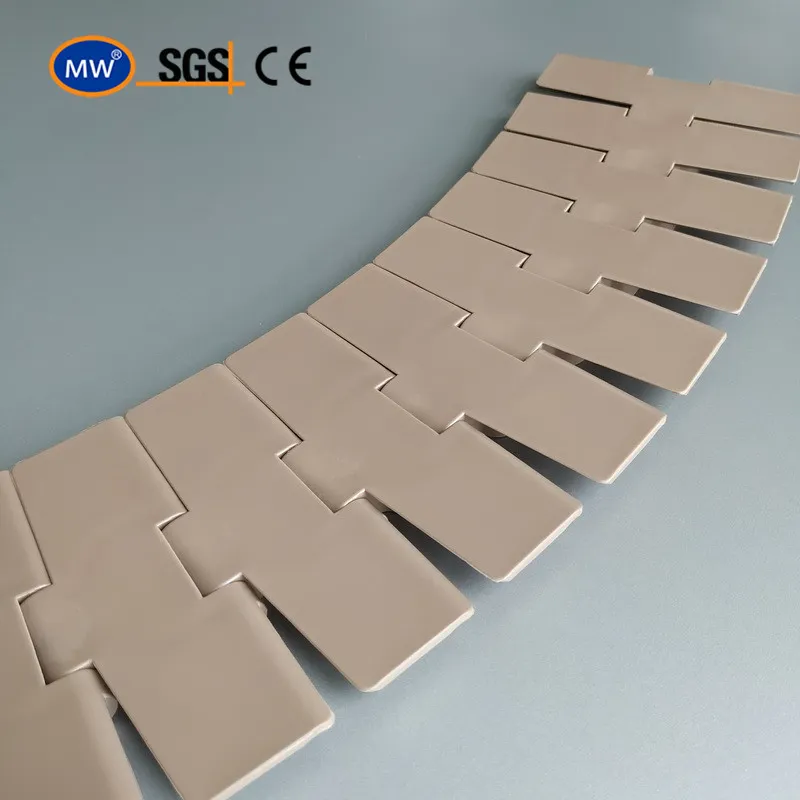

| سلسلة التشغيل | سلسلة بكرات دقة الميل القصيرة (السلسلة A، الفئة B، سلسلة بكرات الخدمة الشاقة)، سلسلة الأسطوانات القصيرة ذات القوة العالية المقاومة للتآكل، سلسلة بكرات قصيرة الميل (سلسلة مطلية بالزنك، سلسلة مطلية بالنيكل، سلسلة بلاستيكية)، سلسلة بكرات التشحيم الذاتي، سلسلة الحلقات الدائرية، سلسلة حقول النفط، سلسلة ناقل حركة ذات وصلة مدوكنية للخدمة الشاقة، سلسلة ناقل الحركة ذات الميل المزدوج، سلسلة الأسنان المعكوسة، سلسلة الثنية الجانبية |

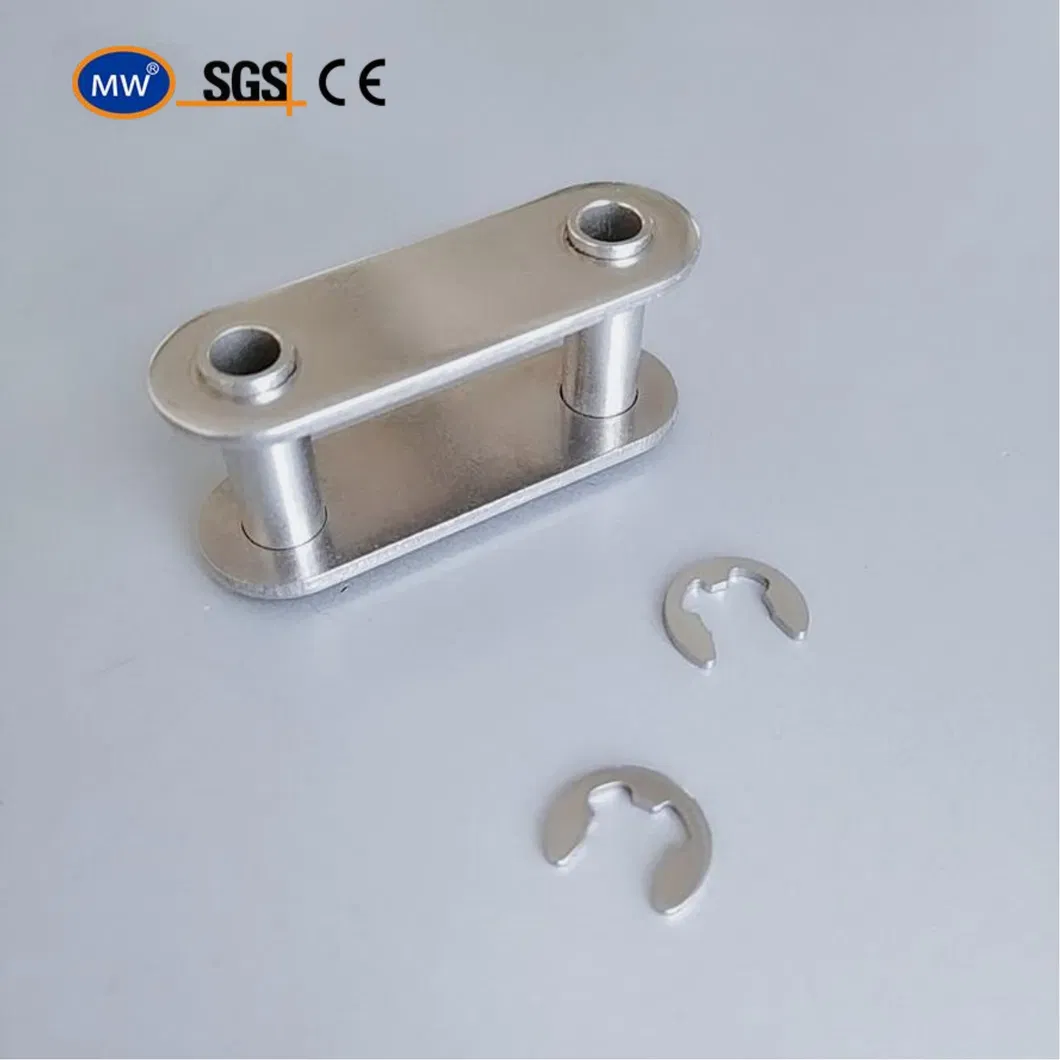

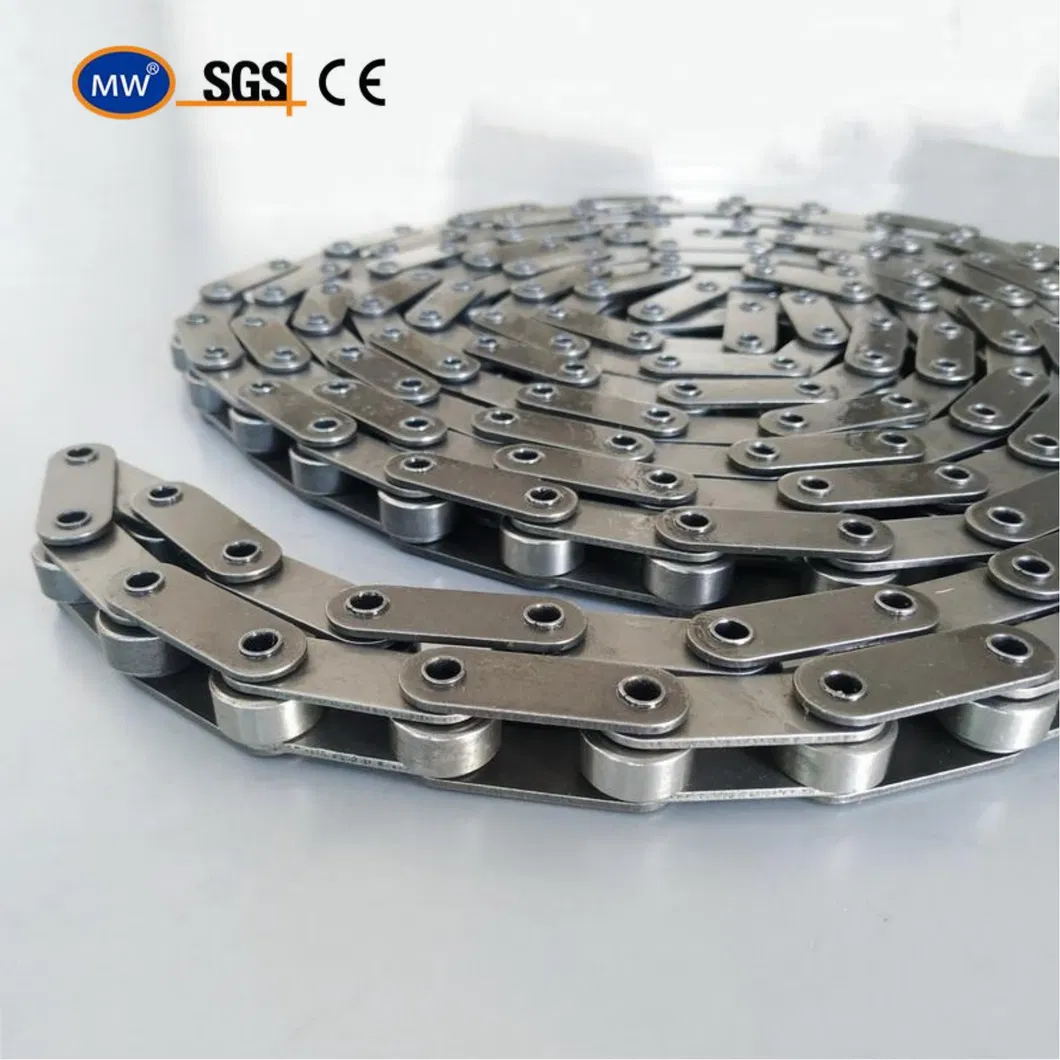

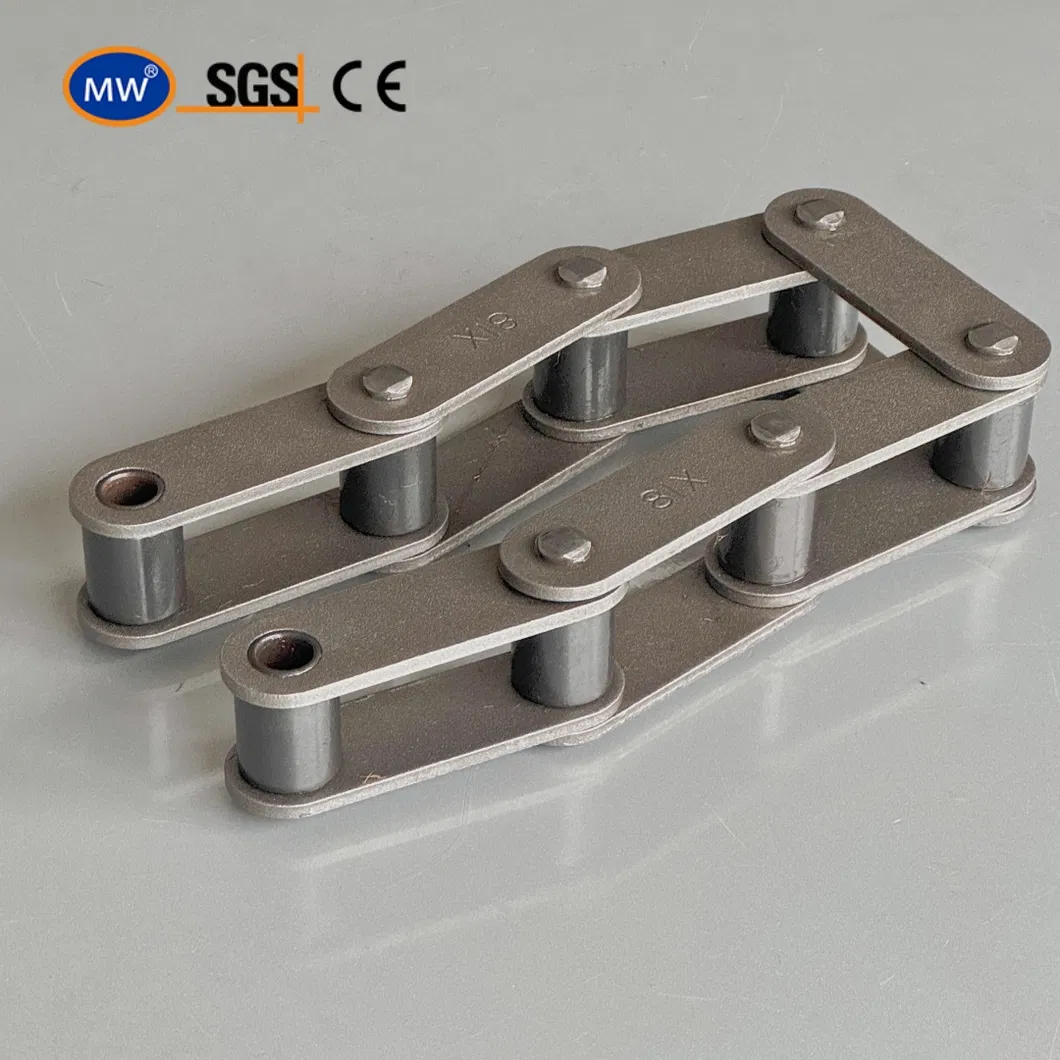

| سلسلة الناقل | سلسلة بكرات الناقل، سلاسل اللوحات المطاطية المتصلة، سلاسل الناقل المفصلية المزدوجة، سلاسل الناقل المترية (من النوع M)، سلاسل التدفق الحر، سلاسل الناقل الخشبية، سلاسل ناقلات خط إنتاج اللحوم، سلاسل آلات التغليف الغذائية، سلاسل ناقل زيت الورق، سلاسل المسامير المجوفة، سلاسل معدات اللوحات الخشبية، سلاسل ناقل الماكينات |
| الهندسة | سلسلة نقل لسلاسل ناقلات القرمزية لصناعة الإسمنت، سلاسل ناقل فلكة الفحم، سلاسل مكبّسة التجميع، سلاسل حامل القفازات المطاطية، سلاسل معالجة مياه الصرف الصحي، سلسلة جلبة من الفولاذ للهندسة، سلسلة المطحنة الملحومة من النوع الفولاذي |
| سلسلة الجر | سلسلة الصفيحة: سلسلة رقائق المسمار المجوف، سلاسل الرقائق الخاصة بالمكدس السميك، سلسلة الجر: سلسلة القاعات، سلسلة مواقف السيارات |

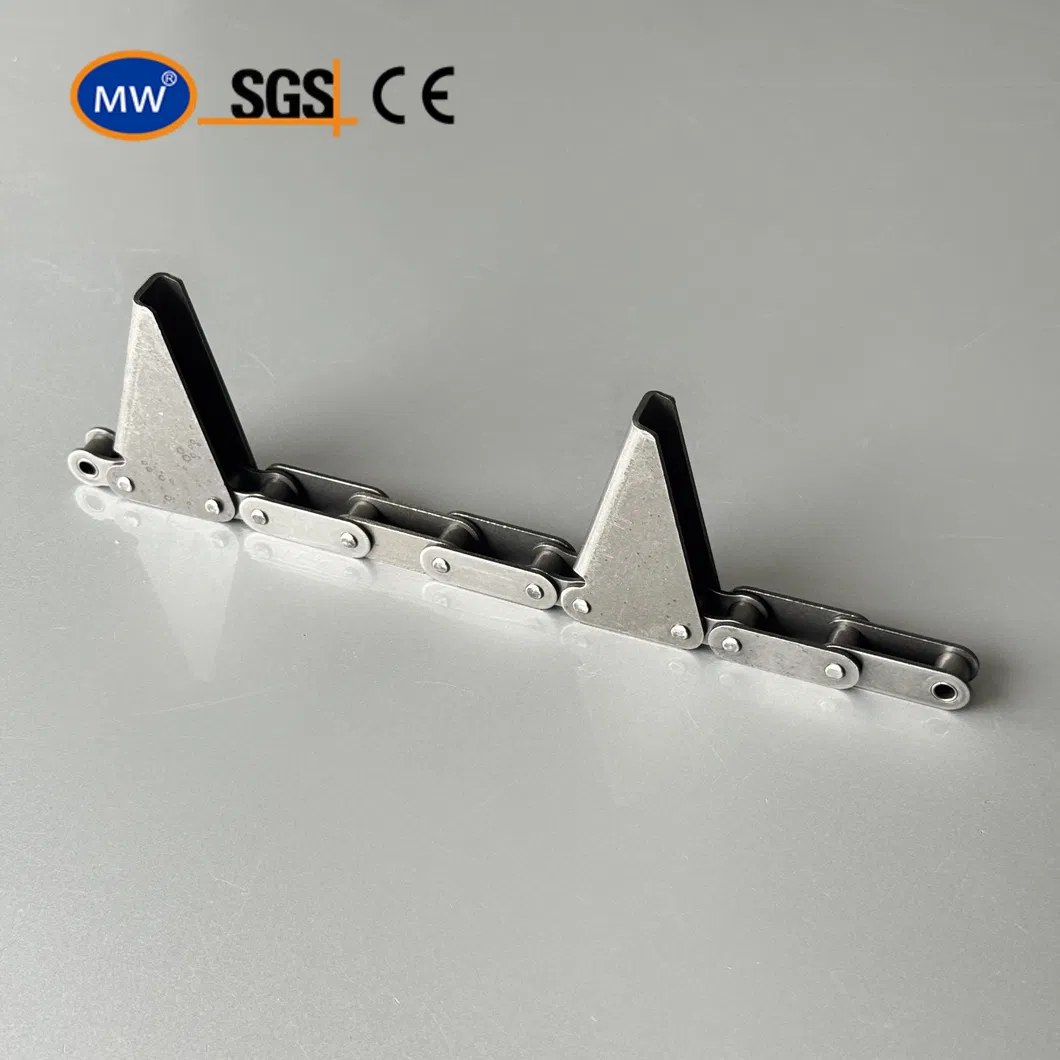

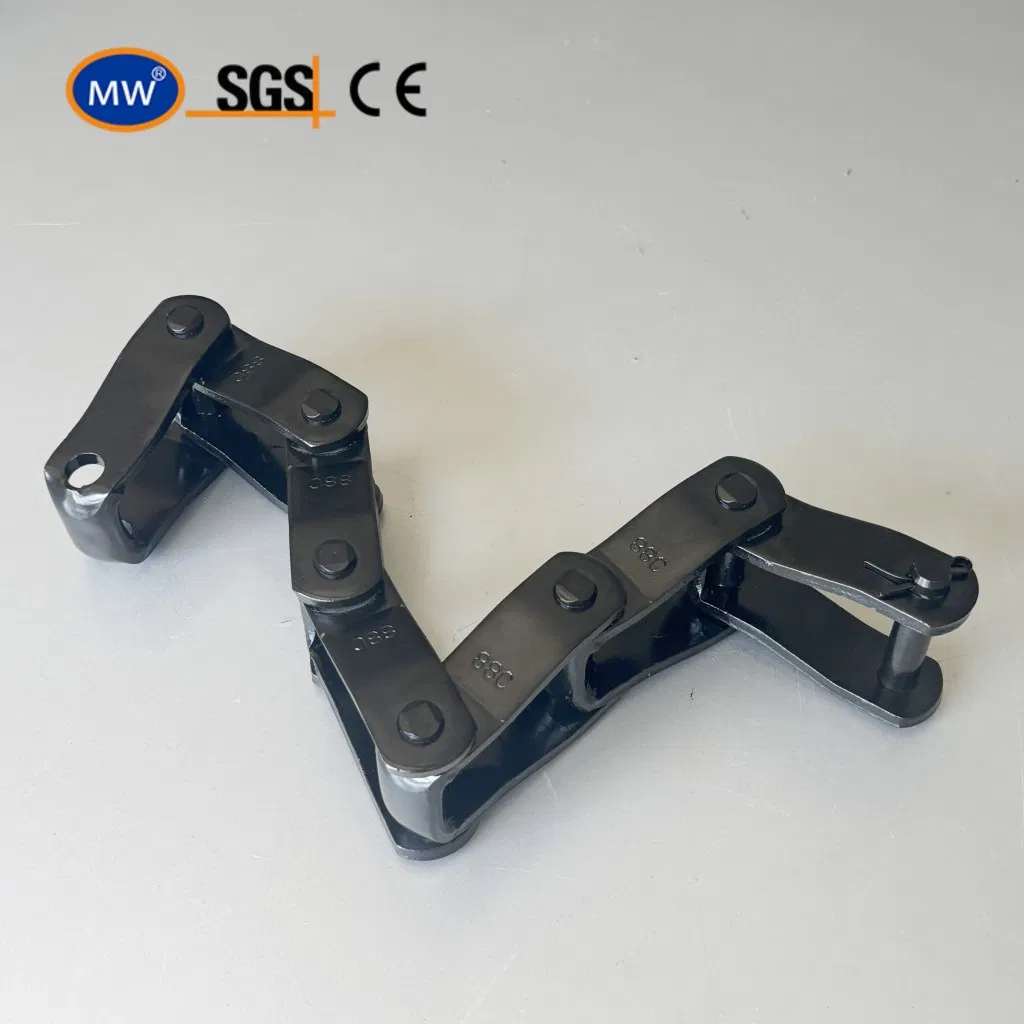

| الزراعة | سلاسل محور ارتكاز الصلب، سلاسل تشغيل الآلات الزراعية، تجمع ZGS38 سلاسل المحرش، سلاسل محصدة الأرز، سلاسل البكرات الفولاذية من النوع C |
| سلسلة السلم المتحرك | سلاسل درج السلم المتحرك، سلاسل تشغيل السلم المتحرك |
