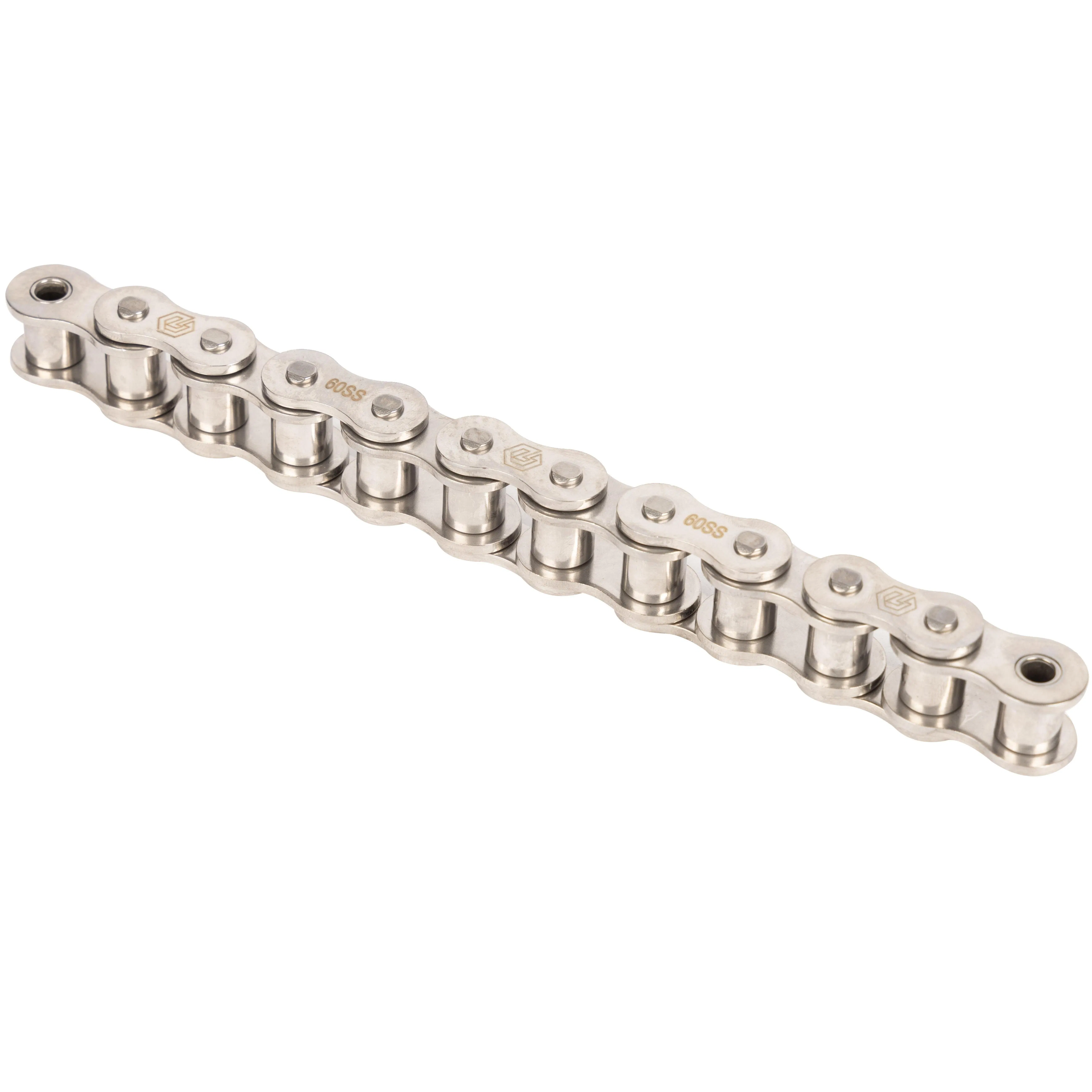

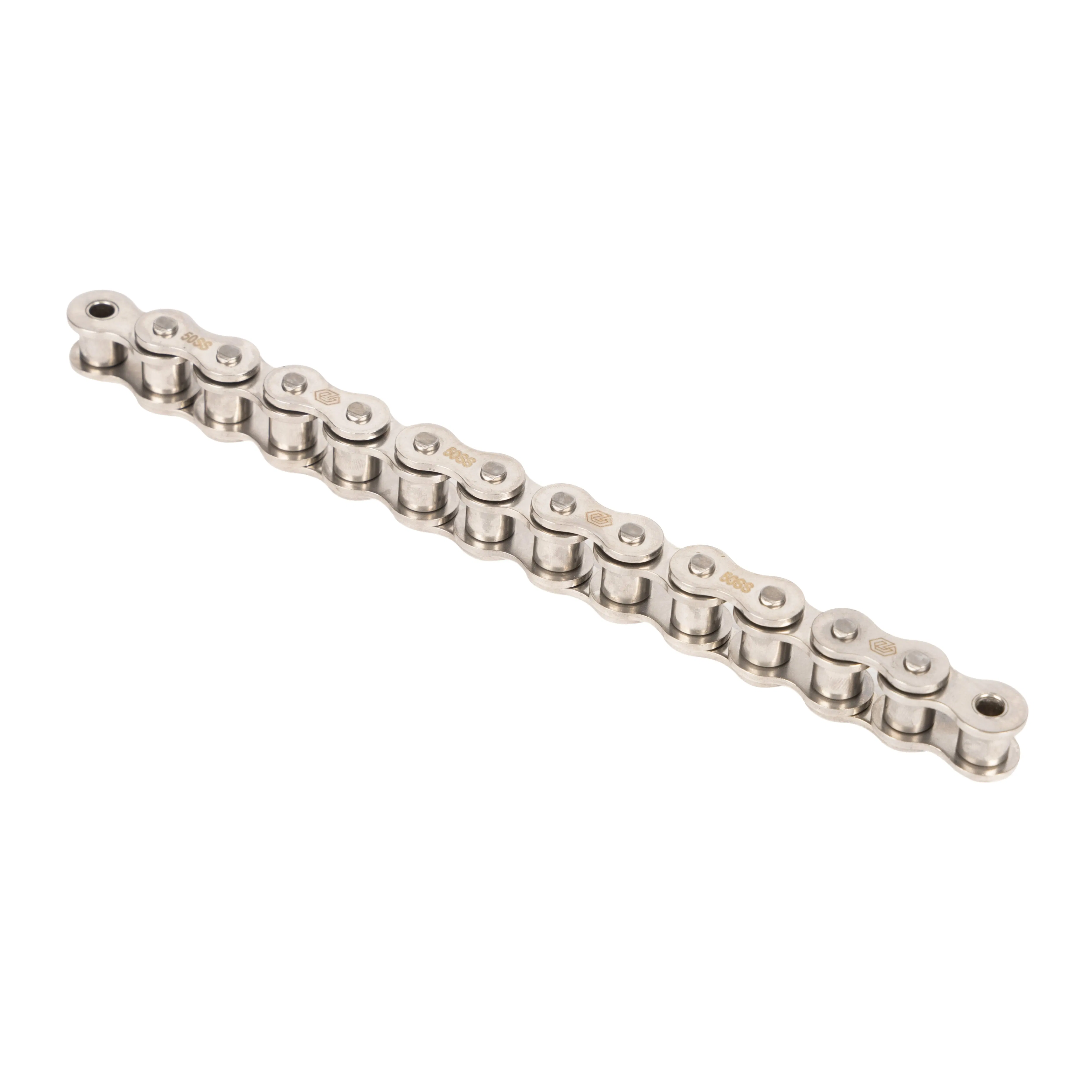

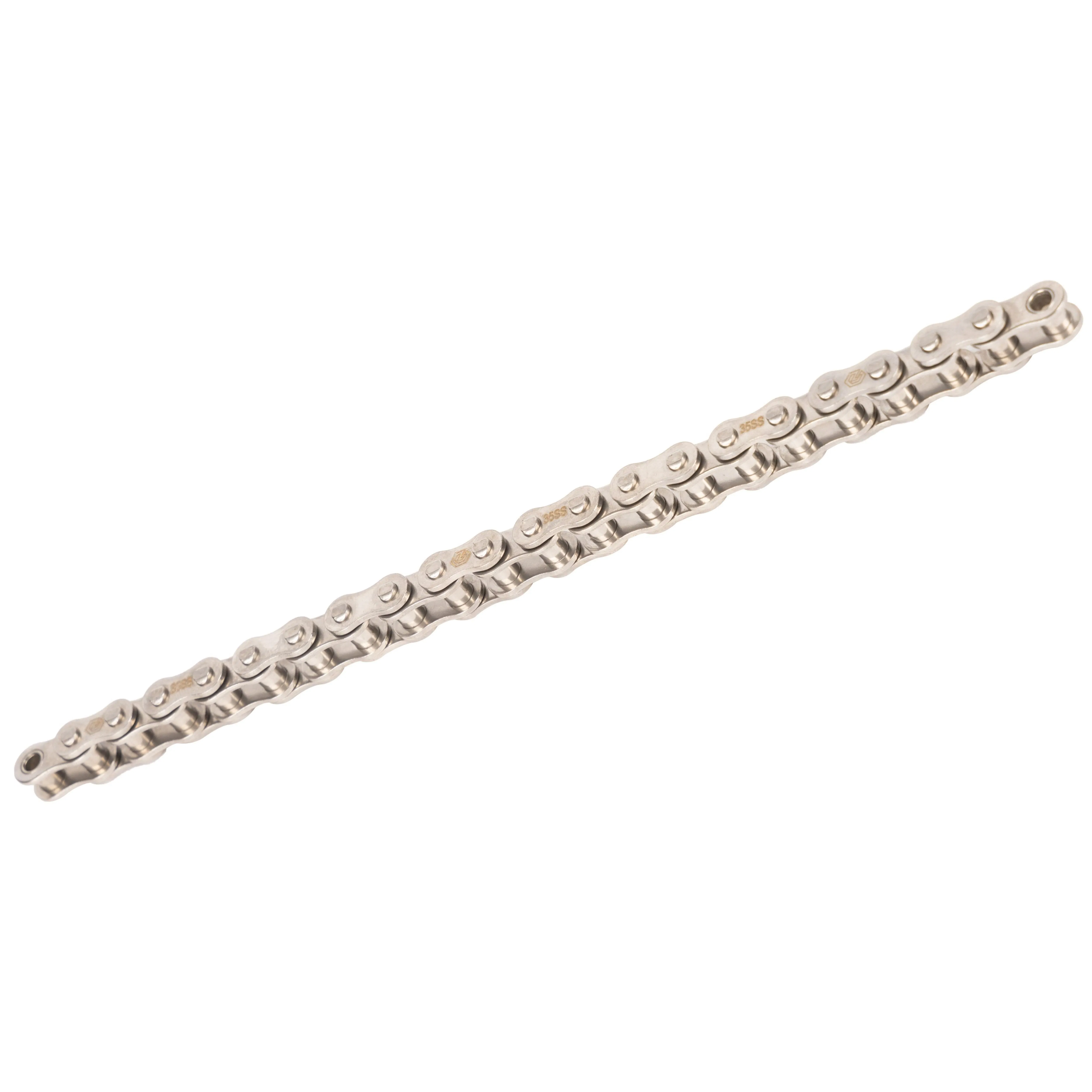

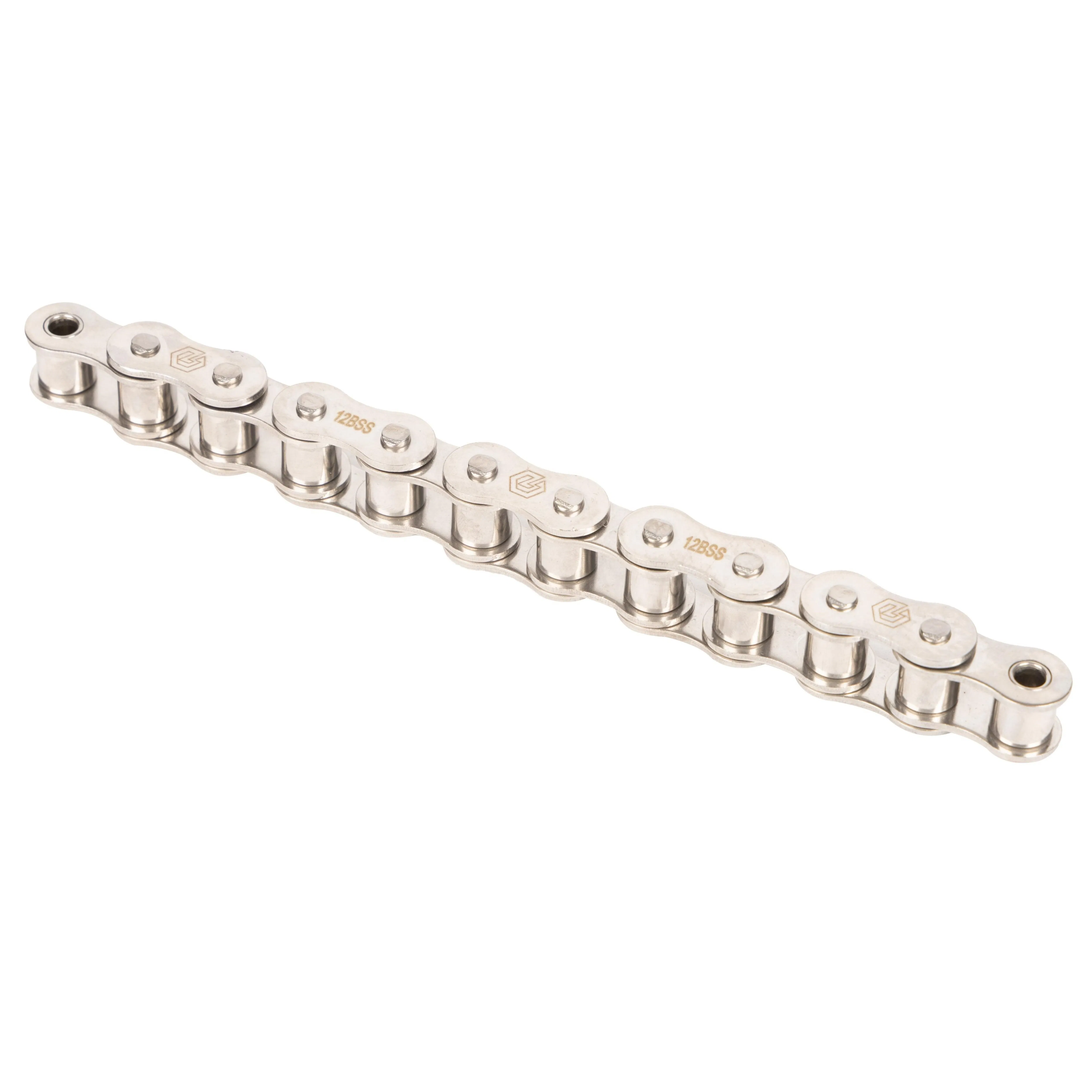

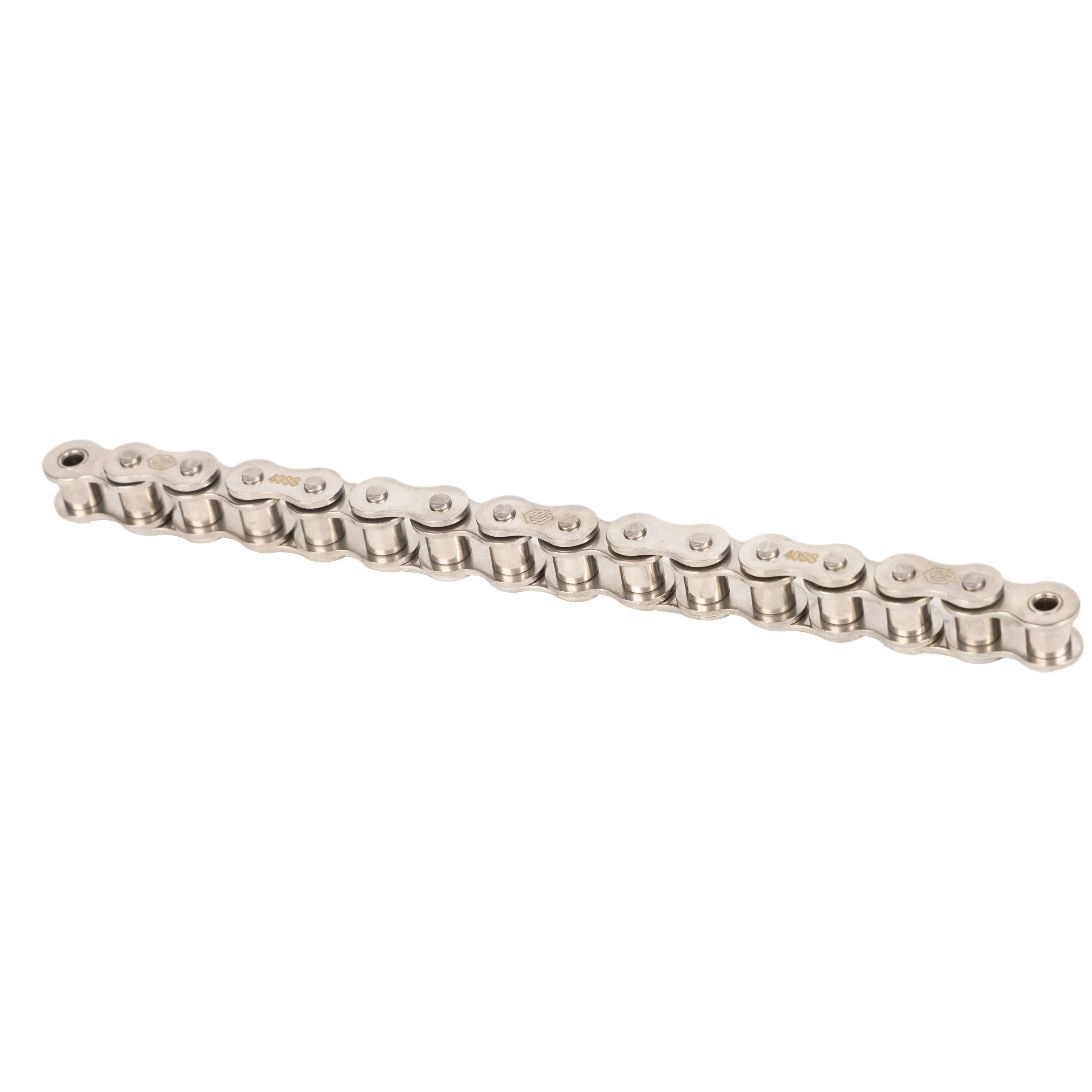

سلسلة أسطوانات على وجه واحد من الستانلس ستيل 304 (08B-1، 24B-1)
السلسلة الأكثر استخدامًا هي سلسلة البكرات أو كما هي معروفة أيضًا سلسلة ناقل الحركة. وهذه هي أبسط مجموعات إدارة سلسلة، تستخدم بشكل أساسي لنقل الطاقة. يمكن إمدادها من ميل 3 مم حتى 4 بوصات إما من الفولاذ الطري أو الفولاذ المقاوم للصدأ.
| DIN/ISO رقم السلسلة |
درجة الميل | البكرة القطر |
العرض بين الألواح الداخلية |
قطر المسمار | طول المسمار | عمق اللوحة الداخلية | اللوحة سميكة نيس |
في النهاية مقاومة الشد القوة |
المتوسط مقاومة الشد القوة |
الوزن لكل متر | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| مم | مم | مم | مم | مم | مم | مم | مم | كيلونيوتن/رطل | كيلونيوتن | كجم/م | |
| 04B-1 | 6.000 | 4.00 | 2.80 | 1.85 | 6.80 | 7.80 | 5.00 | 0.60 | 3.0/682 | 3.2 | 0.11 |
| 05B-1 | 8.000 | 5.00 | 3.00 | 2.31 | 8-20 | 8.90 | 7.10 | 0.80 | 5.0/1136 | 5.9 | 0.20 |
| *06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 14.10 | 8-20 | 1.30 | 9.0/2045 | 10.4 | 0.41 |
| 08B-1 | 12.700 | 8-51 | 7.75 | 4.45 | 16.70 | 18.20 | 11.80 | 1.60 | 18.0/4091 | 19.40 | 0.69 |
| 10ب-1 | 15.875 | 10-16 | 9.65 | 5.09 | 19.50 | 20.90 | 14.70 | 1.70 | 22,4/5091 | 27.50 | 0.93 |
| 12B-1 | 19.050 | 12.07 | 11.68 | 5.72 | 22,50 | 24.2 | 16.00 | 1.85 | 29.0/6591 | 32.20 | 1.15 |
| 16B-1 | 25.400 | 15.88 | 17.02 | 8-28 | 36.10 | 37.4 | 21.00 | 4.15/3.1 | 60.0/13636 | 72.80 | 2.71 |
| 20B-1 | 31.750 | 19.05 | 19.56 | 10-19 | 41.30 | 45.0 | 26.40 | 4.5/3.5 | 95.0/21591 | 106.7 | 3.70 |
| 24B-1 | 38.100 | 25.40 | 25.40 | 14.63 | 53.40 | 57.80 | 33.20 | 6.0/4.8 | 160,0/36364 | 178.0 | 7.10 |
| 28B-1 | 44.450 | 27.94 | 30.99 | 15.90 | 65.10 | 69.50 | 36.70 | 7.5/6.0 | 200.0/45455 | 222.0 | 8.50 |
| 32B-1 | 50.800 | 29.21 | 30.99 | 17.81 | 66.00 | 71.0 | 42.00 | 7.0/6.0 | 250.0/56818 | 277.5 | 10.25 |
| 40B-1 | 63,50 | 39.37 | 38.10 | 22,89 | 82.20 | 89.2 | 52.96 | 8.5/8.0 | 355.0/80682 | 394.0 | 16.35 |
| 48B-1 | 76.20 | 48.26 | 45.72 | 29.24 | 99.10 | 107.0 | 63.80 | 12.0/10.0 | 560.0/127272 | 621.6 | 25.00 |
| 56B-1 | 88.90 | 53.98 | 53.34 | 34.32 | 114.60 | 123.0 | 77.80 | 13.5/12.0 | 850.0/193180 | 940.0 | 35.78 |
| *سلسلة الجلبة: D1 في الجدول تشير إلى القطر الخارجي للجلبة | |||||||||||

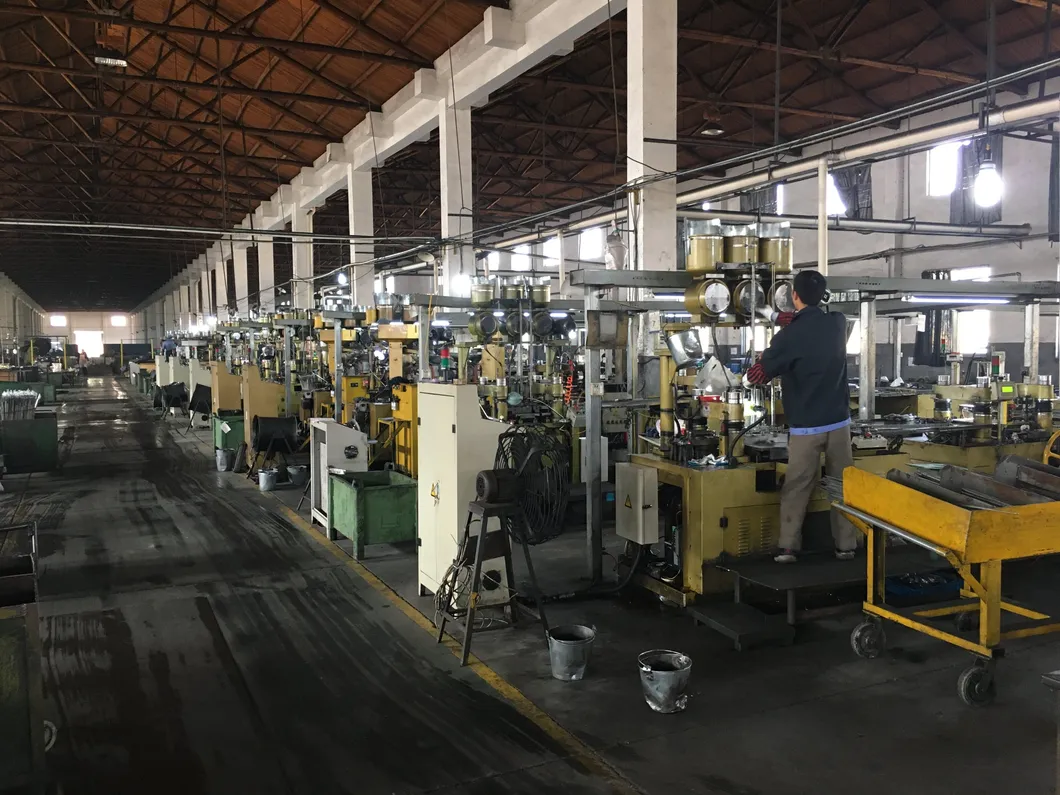

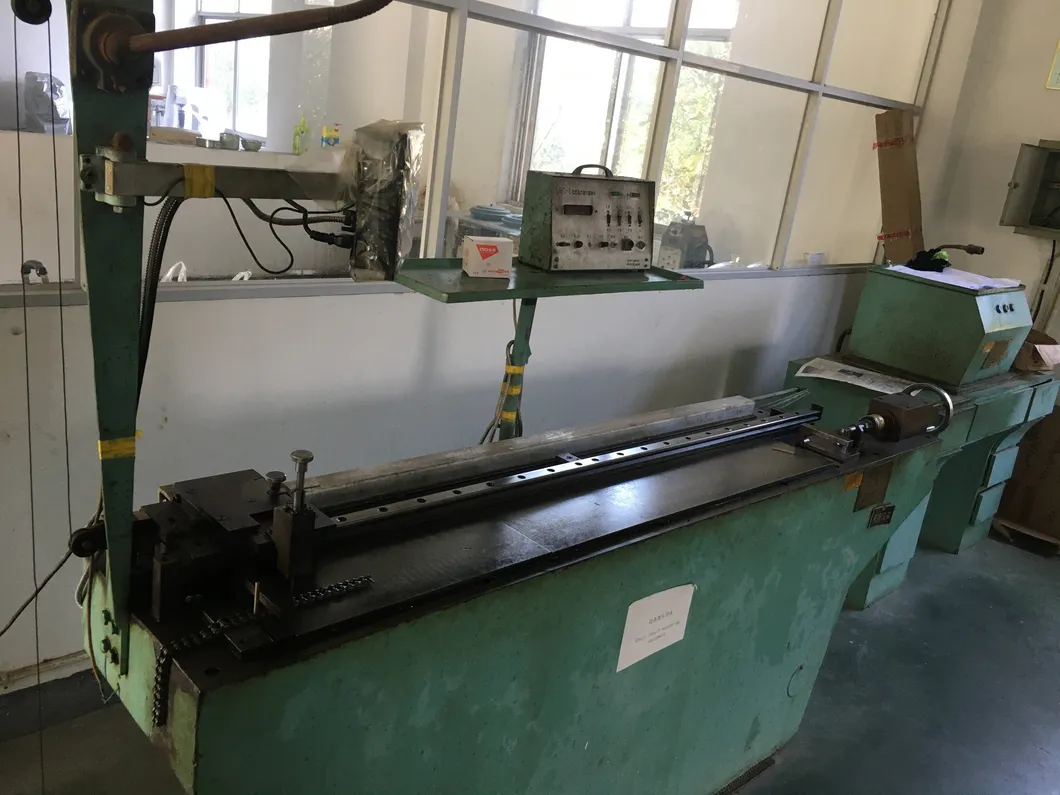

نحن نعتمد على أحدث المعدات والتقنيات المتطورة لضمان دقة وجودة التصنيع، والتي تشمل:
