| قطر السلسلة/مم | حجم الوصلة/مم | A1 | A2 | AM3 | قطر السلسلة/مم | حجم الوصلة/مم | A1 | A2 | AM3 |
|---|---|---|---|---|---|---|---|---|---|
| Dالقطر | الطول الخارجي L × العرض الخارجي B | حمل الكسر/كيلونيوتن | حمل الكسر/كيلونيوتن | حمل الكسر/كيلونيوتن | Dالقطر | الطول الخارجي L × العرض الخارجي W | حمل الكسر/كيلونيوتن | حمل الكسر/كيلونيوتن | حمل الكسر/كيلونيوتن |
| 12.5 | 75×45 | 66 | 92 | 132 | 52 | 312×187.2 | 1060 | 1480 | 2110 |
| 14 | 84×50.4 | 82 | 116 | 165 | 54 | 324×194.4 | 1140 | 1590 | 2270 |
| 16 | 96×57.4 | 107 | 150 | 216 | 56 | 336×201.6 | 1220 | 1710 | 2430 |
| 17.5 | 105 × 63 | 127 | 179 | 256 | 58 | 348×208.8 | 1290 | 1810 | 2600 |
| 19 | 114×68.4 | 150 | 211 | 301 | 60 | 360×216 | 1380 | 1940 | 2770 |
| 20.5 | 123×73.8 | 175 | 244 | 349 | 62 | 372×223.2 | 1470 | 2060 | 2940 |
| 22 | 132×79.2 | 200 | 280 | 401 | 64 | 384×230.4 | 1560 | 2190 | 3130 |
| 24 | 144×86.4 | 237 | 332 | 476 | 66 | 396×237.6 | 1660 | 2310 | 3300 |
| 26 | 156×93.6 | 278 | 389 | 556 | 68 | 408×244.8 | 1750 | 2450 | 3500 |
| 28 | 168 × 100.8 | 321 | 449 | 642 | 70 | 420×252 | 1840 | 2580 | 3690 |
| 30 | 180×108 | 368 | 514 | 735 | 73 | 438×263 | 1990 | 2790 | 3990 |
| 32 | 192×115.2 | 417 | 583 | 833 | 76 | 456×274 | 2150 | 3010 | 4300 |
| 34 | 204×122.4 | 468 | 655 | 937 | 78 | 468×281 | 2260 | 3160 | 4500 |
| 36 | 216×129.6 | 523 | 732 | 1050 | 81 | 486×292 | 2410 | 3380 | 4820 |
| 38 | 228×136.8 | 581 | 812 | 1160 | 84 | 504×302 | 2580 | 3610 | 5160 |
| 40 | 240×144 | 640 | 896 | 1280 | 87 | 522×313 | 2750 | 3850 | 5500 |
| 42 | 252×151.2 | 703 | 981 | 1400 | 90 | 540×324 | 2920 | 4090 | 5840 |
| 44 | 264×158.4 | 769 | 1080 | 1540 | 92 | 552×331 | 3040 | 4260 | 6080 |
| 46 | 276×165.6 | 837 | 1170 | 1680 | 95 | 570×342 | 3230 | 4510 | 6440 |
| 48 | 288×172.8 | 908 | 1270 | 1810 | 97 | 582 × 349 | 3340 | 4680 | 6690 |
| 50 | 300×180 | 981 | 1370 | 1960 | 100 | 600×360 | 3530 | 4940 | 7060 |
| الحجم (مم) | أدنى عرض داخلي | أقصى عرض خارجي | الوزن (كجم/م) | حمل العمل (كيلونيوتن) | اختبار الحمل (كيلونيوتن) | اختبار الحمل (كيلونيوتن) |
|---|---|---|---|---|---|---|
| 6*18 | 7.5 | 21 | 0.79 | 11 | 27 | 45.2 |
| 7*21 | 9 | 24.5 | 1.07 | 15 | 37 | 61.6 |
| 8*24 | 10 | 28 | 1.38 | 20 | 48 | 80.4 |
| 9*27 | 11.5 | 30 | 1.9 | 24.5 | 61 | 102 |
| 10*30 | 12.5 | 35 | 2.2 | 32 | 76 | 125 |
| 12*36 | 15.5 | 42.2 | 3.3 | 49 | 117 | 196 |
| 13*39 | 16.3 | 46 | 3.8 | 50 | 128 | 214 |
| 14*42 | 18 | 49 | 4.13 | 63 | 150 | 250 |
| 16*48 | 20 | 56 | 5.63 | 80 | 192 | 320 |
| 18*54 | 23 | 63 | 6.85 | 100 | 246 | 410 |
| 20*60 | 25 | 70 | 8.6 | 125 | 300 | 500 |
| 22*66 | 28 | 77 | 10.5 | 153 | 366 | 610 |
| 24*72 | 32 | 82 | 12.78 | 180 | 432 | 720 |
| 26*78 | 35 | 91 | 14.87 | 213 | 510 | 650 |
| 30*90 | 38 | 105 | 19.6 | 283 | 678 | 1130 |
| 32*96 | 40 | 106 | 22,29 | 322 | 772 | 1289 |
| 34*102 | 46.5 | 121.5 | 25.5 | 363 | 870 | 1450 |
| 36*108 | 49.5 | 128.5 | 31 | 407 | 978 | 1630 |
| 38*114 | 52 | 136 | 32 | 453 | 1086 | 1810 |
| 42*126 | 55.5 | 144.5 | 38.6 | 554 | 1332 | 2200 |

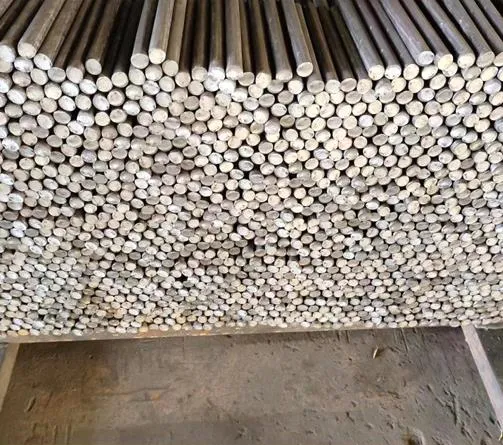

اختيار دقيق للمواد الجيدة، وعملية اللحام الجيدة، وأداء ثابت للمنتج، ومظهر جميل.
التشغيل الآلي الدقيق، والكثافة العالية، وعملية اللحام الجيدة، وواجهة محكمة.

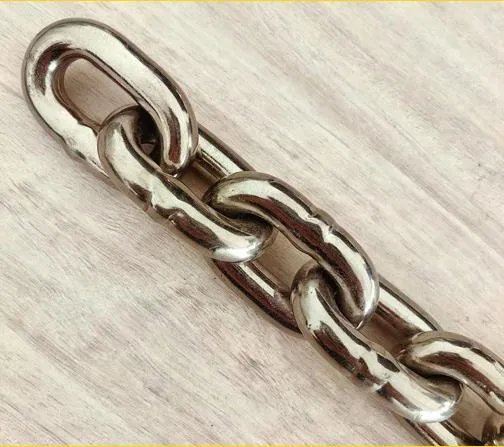

هيكل صلب، وسعة محمل كبيرة، ومواد كافية، ووقت استخدام طويل.

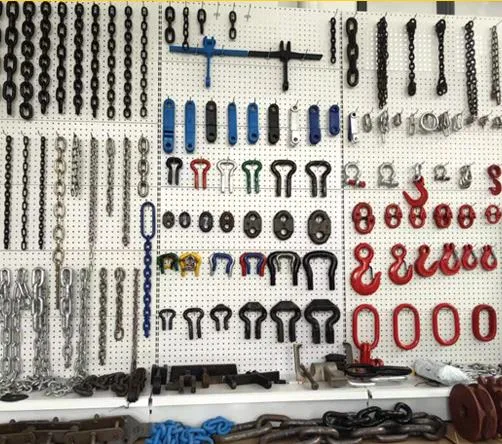

يمكن تخصيص المنتجات من خلال الفحص المؤهل المعياري للإنتاج وفقًا لاحتياجات المعالجة.
